PD3.1产品汇总，包含笔电、充电器、充电宝、插线板

PD3.1是USB-IF在2021年6月发布的最新协议规范，PD3.1协议规范扩展了28V，36V，48V的多个电压档位，输出功率从最初的PD3.0的100W充电功率提升到了48V/5A 240W，至此高速充电再次突破新极限。在这个功率下，不仅仅是游戏笔记本，甚至是电视、电动自行车、IoT物联网设备等，都能用上PD快充。充电头网最新汇总了包含笔记本电脑、充电器、充电宝、插线板等产品。

PD3.1产品汇总表格

截至2024年5月29日，据不完全统计，充电头网此次共汇总26款PD3.1产品。

统计产品中充电器占比54%，共14款；充电宝占比19%，共5款；笔记本电脑占比15%，共4款；插线板占比12%，共3款。

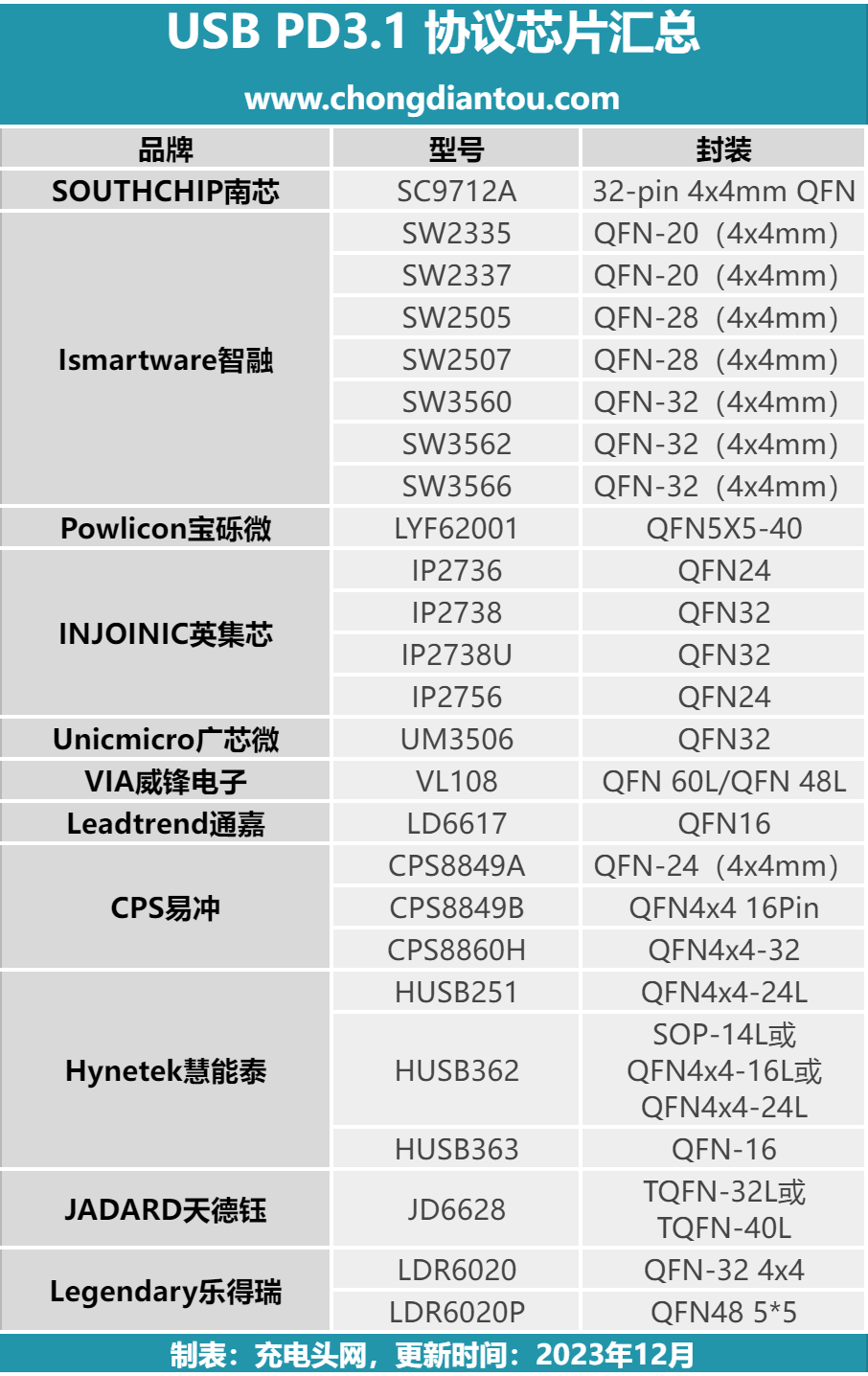

PD3.1快充协议芯片盘点充电头网精心统计了参与2024（春季）亚洲充电展的众多快充芯片企业所推出的多款USB PD3.1协议芯片。并将这些信息汇总整理形成了下表，详细展示了各家企业的主打产品及其相关封装特点。

PD3.1产品汇总，包含笔电、充电器、充电宝、插线板

Part I：PD 协议分类和通信引脚

     PD协议是USB-IF推出的快充协议，目前已经更新到最新的USB 3.1协议，下面就来一起盘点一下：

PD协议的演变与推进
       PD协议与大部分协议如QC2.0/3.0，UFCS协议使用D+/D-引脚进行通讯不同不同，使用的是充电线和充电头内的CC引脚进行通讯，这使得PD协议与其他充电协议不同，给PD协议带来了一些新的特性。

      调压快充指的是在快充过程中充电电压会不断变化（一般是逐渐升高），PPS快充在手机在中的运用极为广泛。

     目前已经商用的PD 协议最大电压为28V。28V以上档位暂未商用。

     表格中电压电流档位的电流都是在该电压下输出的最大电流。在充电的过程当中，充电器输出的电流会根据充电设备的需求进行动态调整，不是说握手了20V 5A档位充电器输出的电流就一直都是5A。

Part II：支持PD 协议的充电器
      传统的充电器的USB-A接口是没有CC引脚的，所以无法进行PD协议的通信，因此为了解决这个问题，支持PD协议的充电器基本上都使用C口来进行供电。同时，与A口充电器不同，正规的C口PD协议充电器在一般情况下是不会直接输出的，需要连上充电线和带下拉电阻的设备（部分充电线如USB-C转Lighting/Micro B线也有下拉电阻）才会进行输出，所以如果要用功率表检测C口充电头的协议时，别忘了打开功率表的下拉电阻。

       现在大部分C口充电器都会在输出的标识当中写清楚支持的PD协议的具体档位（一般5/9/12/15/20/28V这几个档位是PD协议档位），可以进行一个初步的判断，但是PPS的档位很多充电器是不写的。要想获得完整的充电档位，需要询问商家或者用功率表进行检测。
Part III：支持PD 协议的充电线

       说完了充电头，再来看看充电线，支持PD充电线就是C to Lightning线和C to C充电线。前者没什么好说的，最大电流3A，主要区别就是有没有MFi认证。


苹果的充电线，主要分为两种，第一种是Usb-A to L，也叫普通线，第二种是C to L，也叫快充线。即一般情况下快充线为Type-C转Lighting，普通线为USB转Lighting。

C to L 快充线

Usb-A to L 普通线
       而C to C充电线就很复杂了，规格很多。不过首先要知道充电线的供电能力和数据传输能力（USB 2.0/USB 3.1/4，雷电3/4……）是分开的，没有任何关联，数据传输能力在此处就不讨论了。数据传输速度快的线可能充电电流最大只有3A，反之亦然。从PD协议的角度出发，总共有3种充电线。其中5A线内需要E-marker芯片来记录PD协议的最大电流和其他信息。

PD协议的充电线规格

       看到这可能有些同学会问不对啊，我看到的充电线都不止5A，很多厂商有6A，8A甚至12A的线。确实，这些线是存在的，但是6A，8A这些指的都是通过自家私有协议的最大电流。超过5A的电流规格都是指对自家私有协议的支持。如果用充电线去握手PD和其他私有协议，最大电流只有5A。同时因为PD的最大电流为5A，所以E-marker上标签最高只有5A，不会显示更高的电流。

补充：魔改A口充电器和充电线实现PD协议

       以小米为首的魔改A口充电器和充电线和PD协议的发展留下了举足轻重的一笔。为了让传统USB 2.0 A口充电口和充电线支持PD 3.0协议，小米在A口上增加了一个CC引脚触点进行通讯，使得支持了PD协议，vivo也有类似的充电器和充电线。因此使用此类充电器时，为了实现PD和基于PD进行魔改的私有协议MiPPS，必须同时使用充电器和原装充电线。

一、手机/平板
       除苹果和三星手机对PD固定档支持的最大功率可达27W外，其他安卓手机基本上已经降到了12-18W，部分原因是因为使用定压PD充电时需使用buck模块进行降压，效率低产生的能量损耗及发热大，所以给苹果手机快充的时候总会有一种非常烫的感觉。那用定压快充有没有好处呢？也是有的，你随手抓一个PD充电器基本上都能充电，不需要看它是否支持PPS协议。苹果的平板也是使用PD定压快充，最高电压15V，因为平板的散热面积比较大，所以充电起来发热没有这么严重。

       安卓手机这边，如果支持大功率PD协议充电的话，那指的就是支持大功率PPS协议。除了直接使用PPS协议作为百瓦内快充协议的三星、魅族、联想、中兴。还有兼容PPS快充的vivo，荣耀以及小米。

二、笔记本
       笔记本的话使用的PD协议都是PD定压协议，以20V档位为主，少数支持低压快充以及28V充电。同时现在很多笔记本都有20V 下5A以上的充电电流，例如小米140W，联想170W，华为/荣耀 135W，这些超过100W的协议都属于私有协议。
三、移动电源

       移动电源在充电时，大部分使用的也是PD定压快充协议，部分充电宝已支持PD 3.1 140W输入。输出时根据移动电源快充芯片和厂商设定可以输出不同档位的PD协议。
Part V：PD 协议的定位一、PD协议和PPS协议的关系

       PPS协议属于PD 3.0协议中的一部分，本质上也是PD协议。

二、PPS协议和魔改PPS协议以及其他私有协议的关系

      魔改PPS协议在本质上对PPS协议进行了魔改，属于私有协议，与PPS协议相互独立。此外，PPS协议和SuperVOOC协议，VFCP协议，SCP协议等协议也是相互独立的，网传PPS协议兼容其他私有协议是不对的。

定压充电协议和调压充电协议

QC和PD本质而言就是一种充电协议。手机充电少不了的一个是电源管理芯片（IC芯片），用户使用充电器为手机充电，控制手机充电的芯片就是“IC芯片”；一个就是在芯片中进行动态调整手机充电的电流、电压的协议，也就是我们所说的QC、PD协议。

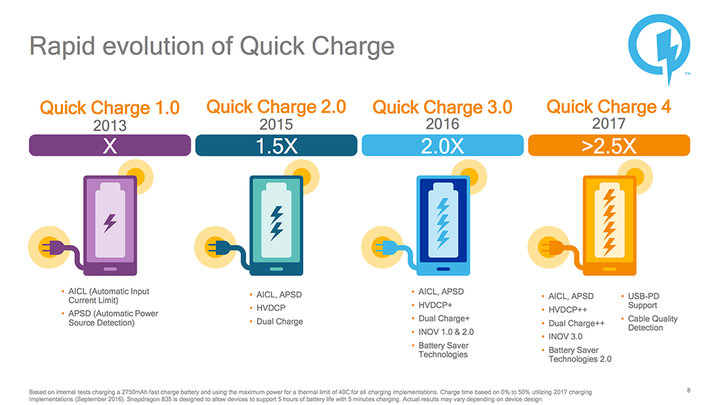

说PD之前，先来说说QC，毕竟这老大哥出现时间更早。高通作为手机芯片领域内的翘楚，虽然近两年出的芯片总是被称作火龙，但性能也是实实在在的强。除了想让用户能够有更强大的性能，也想让用户有一个更快的充电效率，于是便将传统的5V/1A提升到了5V/2A，速度提升了一倍，也就正式开启了QC（Quick Charge）1.0。

有了这个突破口，用户能够充的更快了，也就想要更快，而随着USB技术的升级，快充也能够继续往上提升。QC2.0阶段，受限于MicroUSB接口最高支持2A的电流，高通在快冲方案上面选择了高电压，低电流的方式。QC2.0打破了以往常规的5V的标准输出电压，将电压提升到了最高可支持20V的水平。

不过手机厂商经过各方面考量，使用的多是9V、12V的高压方案，搭配上2A的电流，有了18W或者24W的充电功率。

这种方案的优势对于用户来说比较简单，常规的数据线再加上固定的高压充电头就可以使用。但问题也十分明显，由于12V的高压无法直接作用于给手机直接充电，需要解压到手机能支持的4.2V，这其中就会造成手机发热，一部分的能量就在其中损耗，充电效率也只能保持80%的水准。

与 Micro-USB 相比，USB-C（USB Type-C）接口最大支持 20V 5A 的电力传输，天然更适合快充。

事情发展到这个时候，高通显然就没法坐得住了，赶紧让自己跨入了QC3.0时代。此次的改变在于将电压的变动范围更细化，下探至3.6V最高电压20V，并且向下兼容QC2.0。由于全面使用了Type-c接口取代原来的MicroUSB接口，最大电流也提升到了3A。

一旁的USB-IF看着高通这么积极，自己也不能落于下风，也麻溜的给自己升级到了PD3.0版本。这个时候快充的技术已经趋于成熟了，也就造成了国内国外各大手机厂商的快充标准百花齐放，如后续的高通 QC 4.0/3.0、联发科 PE3.0/2.0、华为 Super charge、摩托罗拉 Turbo charge、OPPO VOOC 闪充、一加 DASH闪充、魅族 mCharge 等等。整个就一个群雄争霸的局面。

这种情况在现在提倡环保的时代，每家都用自己的充电头就显得太不尊重了。这种局面下，作为安卓手机系统的老爹谷歌给高通发话了，你要用我的系统，就必须支持PD快充协议。这一声大喊，从此也就开启了充电协议的大一统。

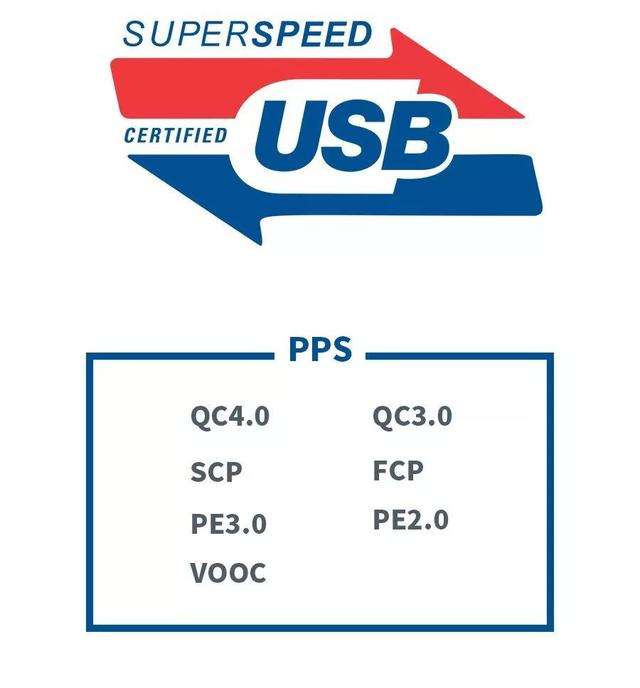

2017年2月，USB-IF组织发布了USB-PD 3.0标准的重要更新，即在USB-PD 3.0标准的基础上增加了可编程电源PPS(Programmable Power Supply)。这套标准的出现，可谓是最终形成了融合。

PPS让USB接口的输出电压范围，从5V扩展到3.0V~21V，原本高压小电流和低压大电流两大派系从此在PPS的怀抱下能够雨露均沾，最简单的例子就是可以给几乎所有移动设备进行快充，比如笔电、switch等；

同时还可调整电压幅度为20mV，可以实现低压大电流直充；PPS有脉动机制，保证充电过程的安全性，由于有些手机采用大电流充电，安全性便需要更加注意，为了有足够的保障便规定最少每10S，负载和适配器之间要保持一次脉动沟通，避免充电过程失控。

说到这，我想小伙伴应该也能明白QC是什么了吧。对于二者关系来说，PD作为USB-IF组织掌心宝，又掌握着USB接口协议，再加上谷歌要求，可以说几乎所有以TYPE-C为接口的国产手机快充协议都得支持PD快充。PD3.0与QC4+的组合一段时间也成为了快充的标配，而后期的QC5也是紧随着PD3.0进入了100W的快充时代。

typec接口的线新的标准最大不是100w了，买对应线就行;2.快充不仅要充电头和线，设备也要支持对应的协议，这是硬件限制，不是软件的事也不是一个typec 接口的事;3.楼主文中提了，pd 协议要c-c的线，只有a口的充电器应该不支持of协议。

什么是 AVS

USB-IF 协会在 2021 年推出的 USB PD 3.1 规范中首次加入了 ERP （>100W）扩展功率范围，同时加入了 ERP AVS 扩展功率范围可调电压电源（Extended Power Range Adjustable Voltage Supply），允许 15V–48V 区间内以 100mV 步进调节输出电压。与传统的 PPS 模式不同，EPR AVS 只提供恒定可调电压输出，不支持电流限制。

在 2024 年 10 月发布的 USB PD 3.2 规范中，进一步提出了 SRP AVS 标准功率范围可调电压电源（Standard Power Range Adjustable Voltage Supply），新规范要求所有标称功率大于 27W 时必须支持 SPR AVS 模式。27W 至 100W 标准功率范围允许在 9–20V内以100mV 步进调节输出电压，提升充电灵活性和效率。

简单来说，PD3.1 的 AVS 只在高功率 EPR 模式下可用，主要为适应 15–48V 的高压；而 PD3.2 在此基础上新增了 SPR AVS，使得中低功率也支持可调电压（9–20V），以满足更多设备的需求。

对于 iPhone 17 系列、iPhone Air 手机等受电设备来说，AVS 能让充电器输出的电压与电池所需电压高度匹配，配合手机内部的电荷泵技术，从而最大限度地降低手机内发热。
